Kontrola a přeměření strojů na protokol přesnosti dle vnitropodnikové směrnice

Pro ověření správné funkce Vašich obráběcích strojů doporučujeme provádět všechna měření, která výrobce stroje stanovil. Naše firma má zpracován řád a způsob měření obráběcích strojů. Základní měření vycházejí z protokolů přesnosti výrobců obráběcích strojů s použitím studií Dr.Ing. G. Schlesingera.

Po přeměření stroje je vystaven protokol přesnosti s udáním tolerancí daných odchylek, způsobu měření a soupisu použitých měřidel. Všechna měření jsou prováděna dle platných ČSN a EN.

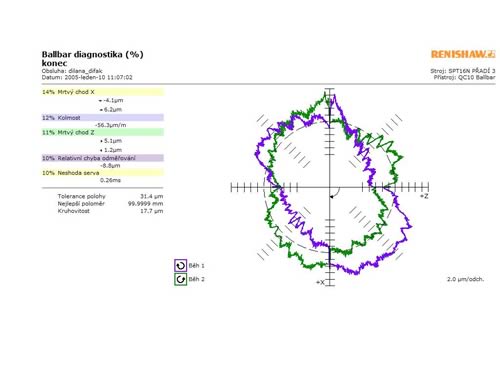

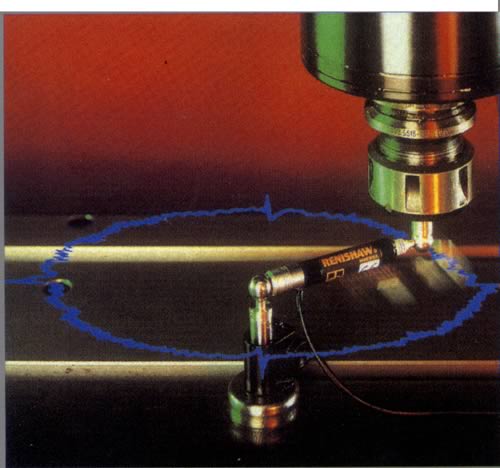

Klasická měření geometrie doplňujeme měřením metodou Ballbar Renishaw, kdy při současném pohybu numerických os (kruhová interpolace) lze komplexně vyhodnotit chování mechanismů a pohonů (přesnost, vůle, kolmost os, dynamiku pohonů při rozjezdu z nulové rychlosti). Tato měření lze provádět při libovolných posuvech, lze tak řešit problémy za reálných podmínek. K měřením dodáváme počítačem zpracované protokoly dle metodiky firmy Renishaw.

Další ještě přesnější měření provádíme laserem ML 10 GOLD Standard., který nám umožňuje velmi přesné stanovení délkových, rovinných a úhlových os. Toto měření umožňuje přeměření velkých strojů s přesnostmi na tisíciny mm.

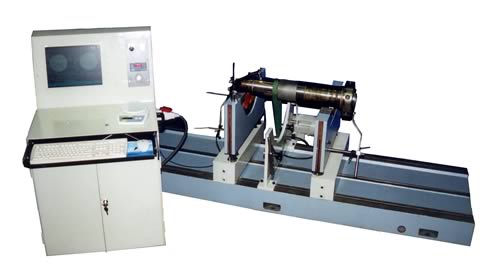

Vyvážení rotačních celků až do váhy 350 kg

Ukázka protokolu přesnosti (PDF)

Certifikát ISO 2017 (PDF)

Stroje, které měříme:

• TS 80
• Weiler Primus
• AWEA 1600
• SPH 50
• Schaublin 102 CNC
• S80/S50
• SV 18
• SPS 2/25 CNC
• VO 50
• Lindenmeier
• FN 25
• 2UC/2UD 750
• MCV celá řada
• SPU 20 CNC
• SPU 40 CNC
• SW BA 400
• SPT 16/32 N-NC-CNC
• Boehringer 400 C-F/VDF 16
• Monforts HNC 1502
• Monforts MNC 100
• Index
• WKV
• a další soustruhy, brusky a frézy
